內窺鏡維修案例

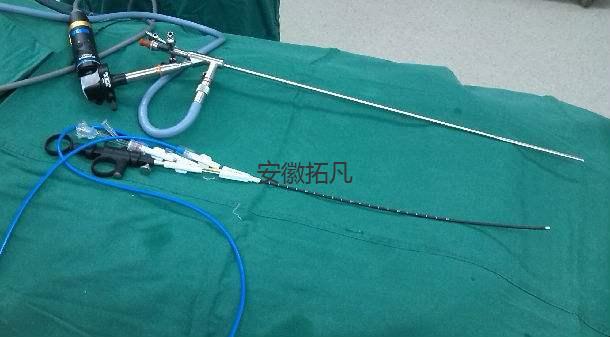

內窺鏡名稱：WOLF狼牌 8703.524 12°內窺鏡維修

工作管直徑：8/9.8Fr；  工作長度：410MM；  視向角： 12°

故障現象：圖像模糊，邊緣有黑影，物鏡破裂脫膠，器械通道擊穿打裂；

檢測結果：物鏡破裂脫膠，器械通道擊穿打裂，鏡子進水，光束部分?jǐn)嘟z發黃；

維修方案：大修：更換工作管、器械通道、光束、傳像束，清潔調試光學系統，封裝目鏡。

維修周期：14個工作日；

內窺鏡維修等級

內窺鏡維修等級由鏡體主體結構決定了維修等級，維修此類鏡子主要得更換鏡子的工作鏡管或者傳像束，所以通常只有大修和小修之分，而且大修概率占到了90%以上。內窺鏡取石術是內窺鏡由尿道經膀胱進入輸尿管內，利用套石網籃或取石鉗把結石取出，或在內窺鏡下用氣壓彈道碎石機、激光碎石機、超聲彈道等碎石設備，在內窺鏡引導窺視下精確碎石，將結石擊碎后再取出。氣壓彈道碎石機、激光碎石機、超聲彈道碎石機會導致內窺鏡鏡頭前端的器械通道磨損崩缺，由于其使用特性必然會有在使用上的自然損耗，并且其使用壽命與操作者關系甚大。

內窺鏡維修常見故障

1、圖像情況：模糊進水、黑影、灰塵；

2、光束：發黃斷絲、灼燒崩缺，亮度不夠；

3、鏡管：彎曲、斷裂、凹陷、脫落；

4、器械通道：磨損崩缺、變形；

5、物鏡:脫膠、磨損、脫落；

6、光錐：灼燒發黑、發黃、脫落缺失；

7、鏡橋組件：脫落、卡口斷；

8、目鏡保護片：破裂、崩缺、脫落缺失；

9、眼罩：破裂、崩缺；
